Do you remember...

Ces 3 premiers mots d'une chanson d'Earth Wind and Fire (ici pour la séquence souvenir) ont résonné au SAM à partir de fin 1978 jusqu'à sa fermeture. Les Katia qu'on y rencontrait écrivaient encore leur prénom avec un K... Mais au fait comment faisait-on les plans à l'époque ?

Cet Art s'appelait dessin industriel, très codifié, il nécessitait des outils bien spécifiques que j'ai retrouvés au garage en rangeant (encore !)

Offrons-nous un petit retour nostalgique pour les plus anciens (ça fout un coup de vieux !) et une découverte d'un monde inconnu pour les plus jeunes (vous avez raté quelque chose !)

Tout d'abord la planche à dessin à pantographe et le calque sur lesquels on allait définir l'objet ou le mécanisme au moyen de trois vues : vue de face, vue de coté et vue de dessous ou de dessus

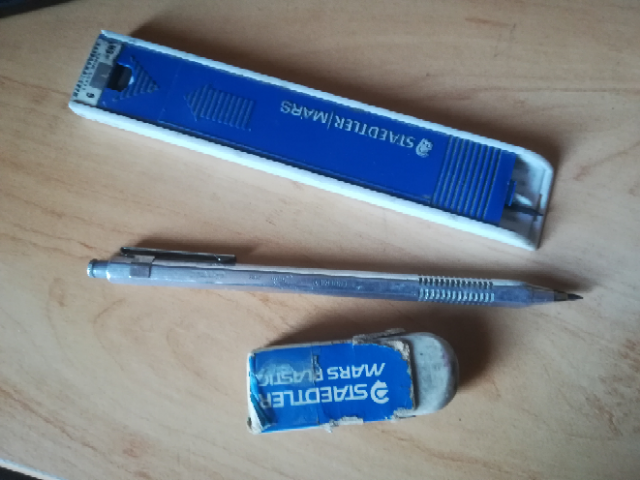

Pour l'épure : un Criterium avec une mine dure de 2mm et une gomme

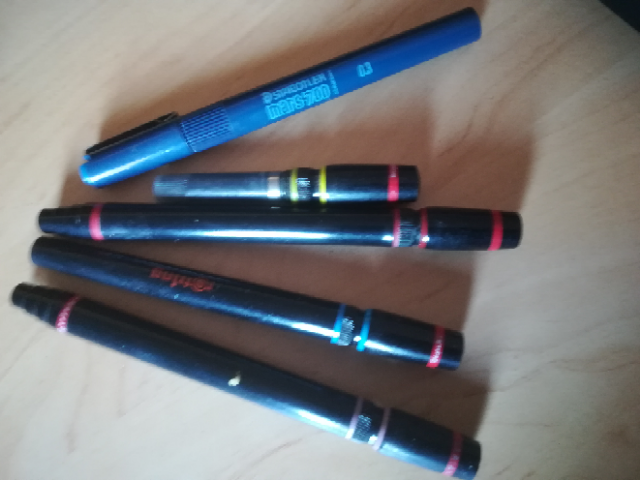

Pour le dessin "au propre" : en 1978, on n'utilisait plus le tire ligne mais les Rotring, des plumes calibrées de dixième en dixième de mm

 la panoplie avec un Mars le concurrent moins connu

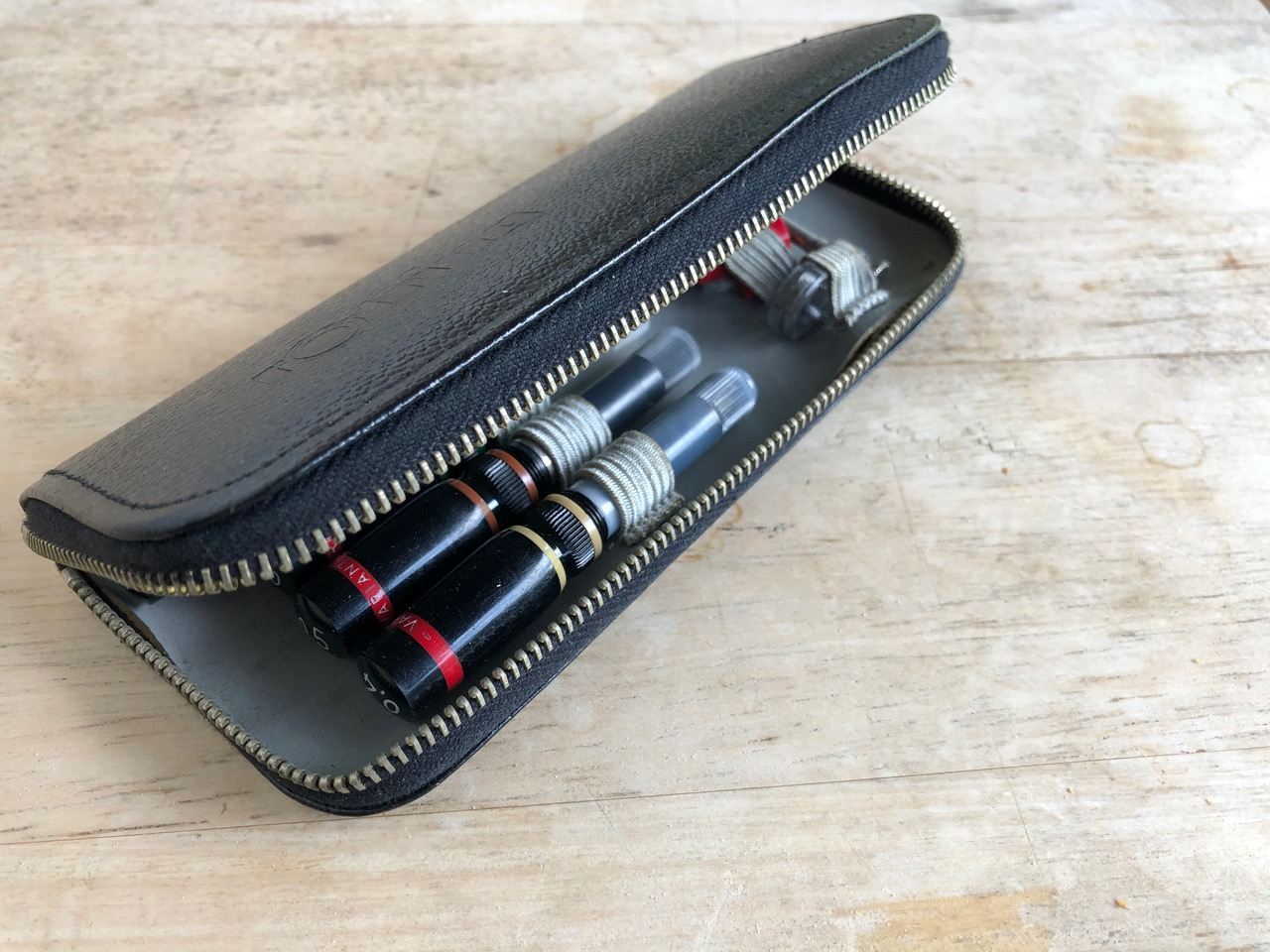

bien rangés dans la boîte

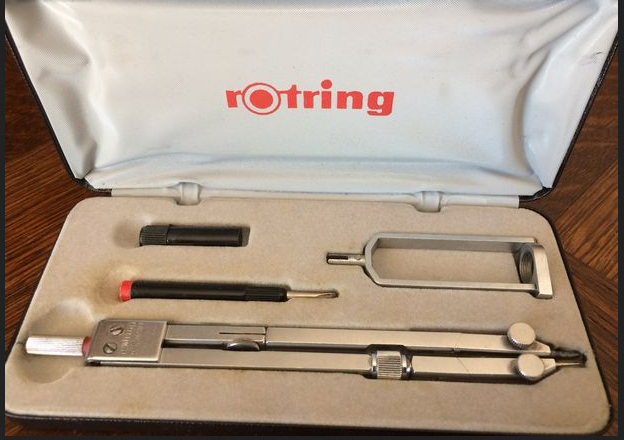

Bien sûr la boîte à compas qui va avec

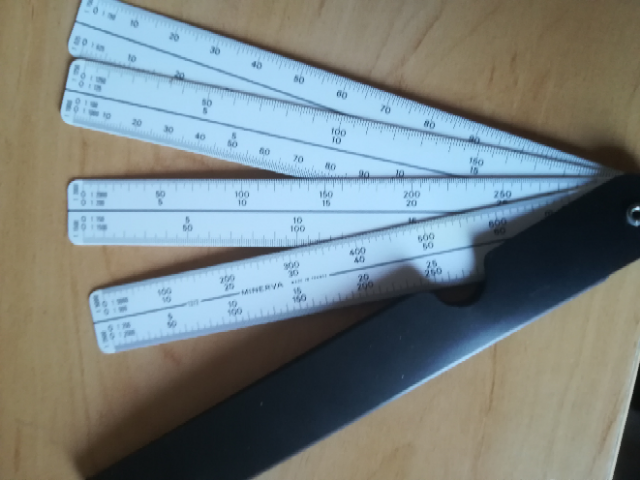

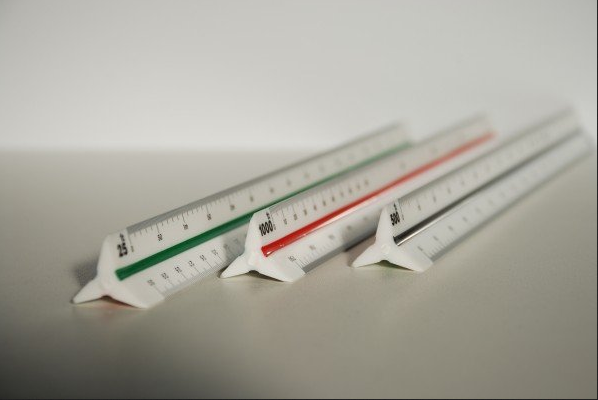

Pour optimiser la taille du dessin sur le calque il fallait quelques fois choisir une échelle bizarre,  par exemple 1/625 : la règle laissait la place au kutch

petit kutch:

 grand kutch

Il valait mieux éviter les erreurs, grosses et petites, car pour effacer, il fallait travailler le calque dans la masse afin d'enlever l'encre de chine ! Après quelques erreurs et corrections, le plan semblait avoir attrapé la lèpre.

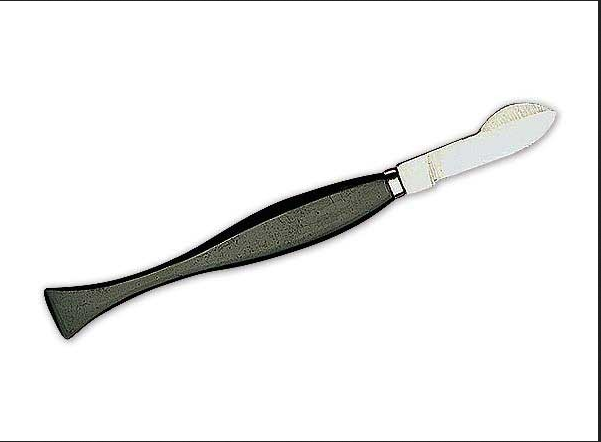

la gomme agressive et  grattoir

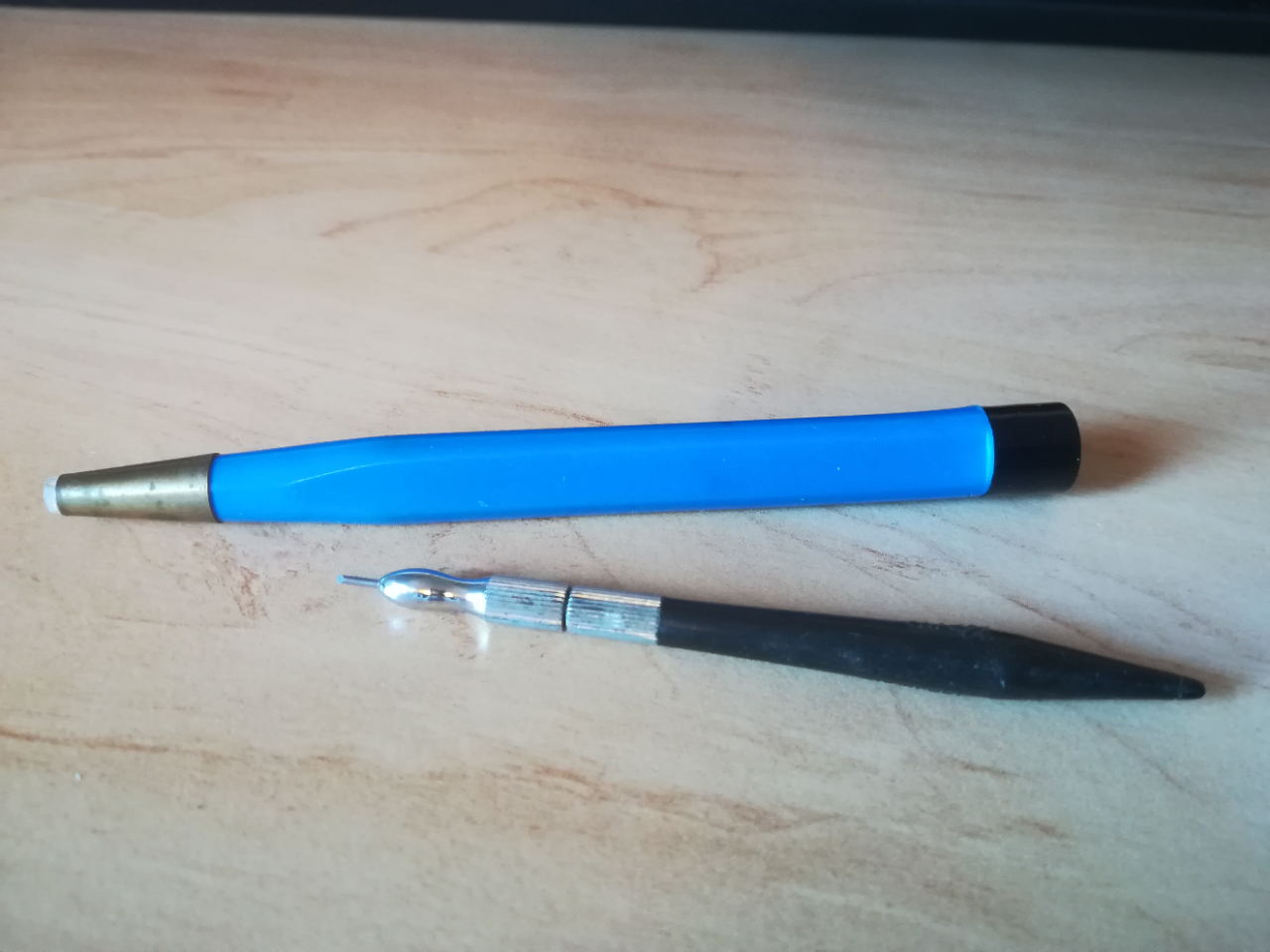

la brosse en fibre de verre et avec cette aiguille affutée que j'avais trouvé en stage dont j'ai oublié le nom

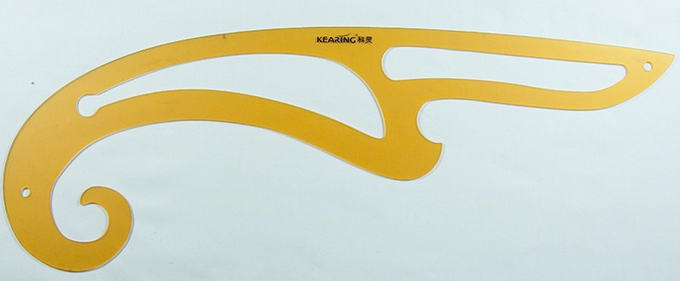

et pour finir quelques instruments qui facilitaient la vie

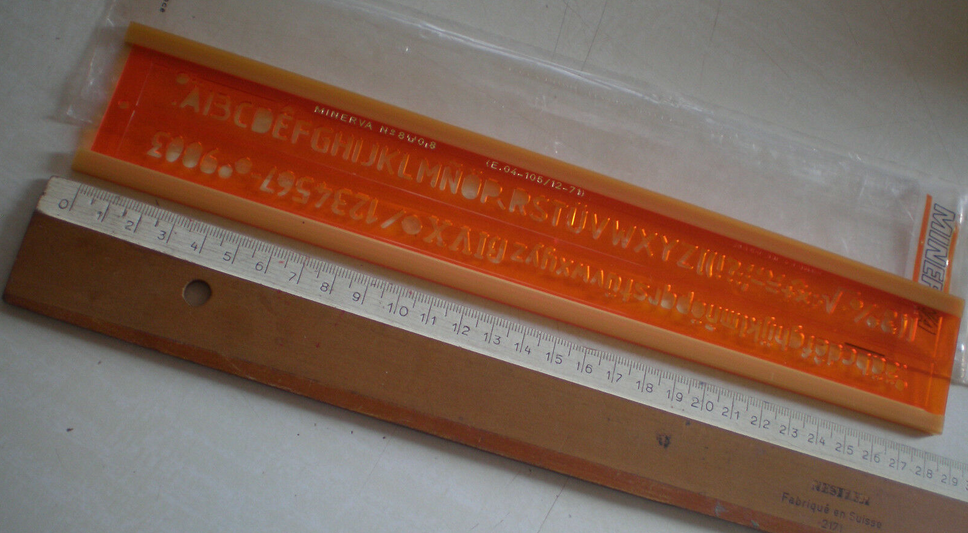

pour les lettres:

pour les ellipses

mon préféré, pour les têtes hexagonales

Au delà de la conception, le dessin industriel était l'école de la minutie, de la concentration et de la rigueur. D'une grande difficulté après des soirées pas raisonnables !

JLT
